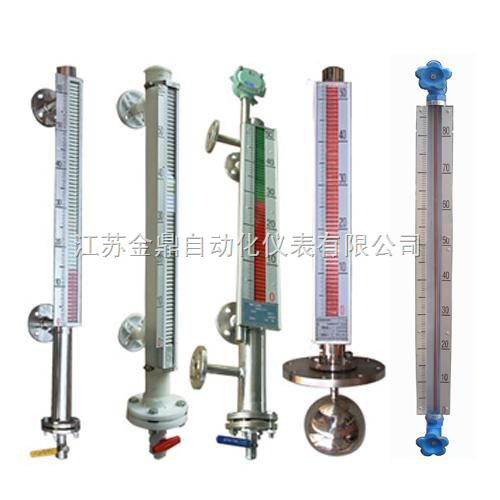

磁性浮子液位计

产品编号: 规格型号:JD-UFZ 产品品牌:金鼎仪表 计量单位: 上架日期:2014-04-01 10:05 浏览次数:
商品介绍

 概述

JD-UFZ系列翻柱式磁浮子液位计是以磁浮子为测量元件,磁钢驱动翻柱显示,无需能源。适用于低温到高温、真空到高压等各种环境。是石油、化工等工业部门的理想液位测量产品。
磁浮子液位计配置上、下限开关输出,可实 现远距离报警、限位控制。
磁浮子液位计配置变送器,可实现液位的远 距离指示、检测与控制。
根据在容器安装位置的不同,提供侧装和顶 装两种形式。
根据工作介质不同,提供不锈钢和 ABS 工 程塑料两种材质;其中 ABS 特别适用于酸、碱等腐蚀性介质。

结构特点
l 基本型 液位计根据浮力原理,浮子在测量管内随液位的升降而上、下移动,浮子内的永久磁钢通过磁耦合作用,驱动红、白色翻柱翻转 180 。 液位上升时,翻柱由白色转为红色,下降时由红色转为白色,从而实现液位的指示。
l 上下限开关输出 利用磁性浮子随液位移动,使安装在液位计立管设定位置的簧片开关动作,实现 ON-OFF 控制或报警。
l 电远传 在磁浮子液位计上安装变送器。变送器由传感器和转换器两部分组成,它通过磁浮子上下移动,经磁耦合作用使导管内测量无件依次动作,获得电阻信号变化,转换成 0~10mA 或 4~20mA 的标准电流信号输出,以便与数字显示仪表或计算机联接,实现远传显示。

磁翻板液位计结构如下图所示:

主要技术参数

安装形式内容 侧装式 顶装式
安装间距
(测量范围)
500,800,1100,1400,1700,
2000,2500,3000,3500,4000,
4500,5000,5500,6000mm
500,800,1100,1400,1700,
2000,2500,3000mm
工作压力 0.6,1.6,2.5,4.0MPa 0.6,1.6,2.5MPa
介质密度 ≥ 0.5g/cm 3 ≥ 0.76g/cm 3
连接法兰 不锈钢 法兰 20-40(D N 20 P N 4.0)
(GB9119-88)
法兰 200-25(D N 200 P N 2.5)
(GB9119-88)
ABS 法兰 20-10(D N 20 P N 1.0) (GB9119-88) 法兰 200-6(D N 200 P N 0.6)
(GB9119-88)
主体材料 ABS( 工作压力 0.6MPa) 1Cr18Ni9T
介质温度 -40 ℃ ~100 ℃ (ABS: -40 ℃ ~80 ℃ )
环境温度 -40 ℃ ~+70 ℃
示值误差 ± 10mm
介质粘度 ≤ 1st(10 - 4 m/s)
上下限开关
输出
1. 控制灵敏度 : 10mm
2. 输出接点容量 : AC220V2A
3. 接点寿命 : 5 × 10 4
电远传连续显示 1. 精度 : ± 1.5%
2. 输出负载 : 750
3. 输出信号 : 0~10mA 输出 ,220VAC 电源
4~20mA 输出 ,24VDC 二线制
4. 防爆特征 ia Ⅱ CT4 本质安全型


型号
1. 翻柱式磁浮子液位计的组成如下:



JD-UFZ翻柱式磁浮子液位计


代码
1
2

安装方式
侧装式
顶装式


代码
1
2

主体材质
ABS
1Cr18Ni9Ti



代码
1
2
3
4

公称压力
0.6MPa( 仅适用于主体材质为 ABS 时 )
1.6Mpa
2.5Mpa
4.0MPa


代码
1
2
3
4
5

型式
基本型
带上、下限开关输出
带电远传 (0~10mA 输出 ,220V,AC)
带电远传 (4~20mA 输出 ,24V,DC)
带本安防爆型远传 (4~20mA 输出 ,24V,DC)


安装间距 ( 测量范围 )


L1

安装深度 ( 顶装式 ) (0~4000mm 任选 )

介质
密度

g/cm3




JD-UFZ 1 1 1 1 L= □ L= □ p= □


2 .型号标记示例:
示例 1 : JD-UFZ-1111 L=2500 ρ =0.6 侧装式 ,ABS(0.6MPa), 基本型 , 安装间距 2500mm, 介质密度 0.6g/cm 3 。
示例 2 : JD-UFZ-2232 □ L=2500 L1=3000 ρ =0.5 顶装式 , 不锈钢 (2.5MPa), 带上、下限开关输出 , 测量范围 2500mm. 安装深度 3000mm, 介质密度 0.5g/cm 3 。



系统构成及接线
1、上下限开关输出
由具有自保持作用的舌簧开关和转换器组成,舌簧开关和转换器分别安装于现场和控制室,由转换器提供三对触点开关。
2、电远传
由测量单元和变送单元两部分组成。
3、本安防爆
a 带本安防爆,上、下限开关输出型
防爆开关由舌簧开关和带继电器触点的安全栅组成,可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。(图三)
b 带本安防爆远传型
适合使用于∏类电气设备(工厂用)、C级气体,最高表面温度组别T4(135℃)。(图四)
c 使用注意事项
①变送器外壳设有外接地,用户使用时必须可靠接地。
安全栅的使用应遵守有关使用说明内容。
③变送器与安全栅本安端的连接电缆为二芯屏蔽电缆,芯线截面积>0.5m,电缆允许分布电容为0.8μF



定货须知

l 定货时请注明型号规格、测量范围、安装深度、介质密度、介质温度及工作压力等。
l 用户如使用 JB 及 HG 法兰或或其它规格的法兰时可专门提出 , 我厂专业人员将协助您选型或为您设计制造特殊产品。
l 用户须根据下表自备法兰及密封垫等连接件。用户自备法兰的相关尺寸及密封尺寸见下图及表:

安装型式 主体材质 公称直径 公称压力 DN
(mm)
法兰外径PN(Mpa) 螺心栓圆孔直 中径K 螺孔径 L 螺栓 密封面 法兰厚度 C 法兰密封垫

数量n

螺纹Th

d

f

外径

内径

厚度

侧装

不锈钢

20

4.0

105

75

14

4

M12

56

2

16

61

27

2

ABS

20

1.0

105

75

14

4

M12

56

2

16

61

27

2

顶装

不锈钢

200

2.5

360

310

26

12

M24

274

3

32

284

220

2

ABS

200

0.6

320

280

18

8

M16

258

3

24

262

220

2





结构示意图

侧装式磁翻板液位计的结构图
