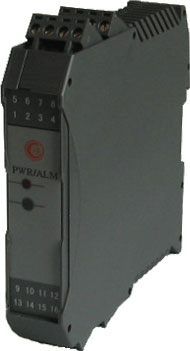

JD-WD通用型智能温度变送器

概述

JD-WD-40系列温度变送器是JD系列卡装式I/0通道信号处理仪表之一。智能温度变送器输入单路或双路热电偶、热电阻信号，变送输出隔离的单路或双路线性的电流或电压信号，并提高输入、输出、电源之间的电气隔离性能。智能温度变送器可以与单元组合仪表及DCS、PLC等系统配套使用，在油田、石化、制造、电力、冶金等行业的重大工程中有着广泛应用。它的特点是小型化并采用国际通用的DIN导轨安装标准,是智能调节器和DCS系统理想的配套单元仪表。它将来自热电阻的阻值变化转换为与其对应的温度成线性关系的1～5V/4～20mA标准直流信号输出。供给指示、记录仪、模拟调节器、DCS系统，广范用于工业生产过程检测与控制系统。因此本温度变送器是构成非防爆自动控制系统不可缺少的仪表品种。

特点

● 本仪表采用导轨式安装结构；
● 其隔离部分采用磁隔离技术，工艺上采用了SMT技术；，
● 整机体积小、重量轻、结构紧凑、可靠性高、使用方便；
● 其主要技术性能指标达到国际同类产品的水平。
● 极高的稳定性，确保准确度多年不变；
● 电源、输入、输出、双回路间高隔离度；
● 符合国际电工委员会IEC61000相关抗电磁干扰标准。

技术参数

输入信号	标准热电阻	隔离	输入、输出、电源间相互隔离
输出信号	4～20mADC或1～5VDC等	电源	24VDC±10%
引线电阻	<15Ω（三线相等）	功耗	<1.5W（一路）
输出电阻	250Ω（1～5VDC输出时）； >500KΩ（4～20mADC输出时）	环境温度	0～50℃
输出电阻	250Ω（1～5VDC输出时）； >500KΩ（4～20mADC输出时）	相对湿度	<90%RH（不结露）
负载电阻	250～750Ω（4～20mADC输出时）	绝缘电阻	电源、输入、输出端子间≥100MΩ
精度	±0.2%	绝缘强度	电源、输入、输出端子间500VAC/min
响应时间	<0.1S（0～9%）	外形尺寸	宽22.5×高100×深115（mm）
共模抑制比	50Hz时，<5mV	结构	导轨式安装
零点调整	ZERO电位器	重量	约200g
量程调整	SPAN电位器	维护	在安装配线状态下，仪表可以更换

外形尺寸/安装方法

□ 外形尺寸：宽×高×深：22.5×100×115mm

□ 安装方法：35mm导轨式安装，安装时请注意垂直安装，以利于仪表内部热量散发。


	外型尺寸图	垂直安装示意图

选型

1、热电阻温度变送器选型

型号										说明
JD-WD-40	□	□	□	□	-□	□	（）	-□	-□
输入通道数	1 2									单路输入双路输入
变送器类型		TR								热电阻温度变送器
第一路输出类型			□							见输出类型表
第二路输出类型				□						见输出类型表
第一路输入类型					□					见输入信号类型
第二路输入类型						□				见输入信号类型
变送温度范围							（）			设置变送输出所对应的温度范围
供电方式	T W									AC90～265V（开关电源） DC24V（开关电源）
测量精度	B									0.5%FS±1字（可省略） 0.2%FS±1字（请注明）

2、输出类型表

输出代码	功能	输出代码	功能
1	输出为1～5V	7	特殊规格
2	输出为4～20mA	0	无输出
3	继电器报警输出

3、输入类型

热电阻：Pt100、Cu100、Cu50

接线图

单路热电阻输入-单/双输出　　　　　　　　　　　　　　　　　双路热电阻输入-双输出
